視頻教程：如何選擇中央子午或者分度帶

   由于在我們國家大多使用的是西安80、北京54甚至是各地的地方坐標系。

   國家政策的原因，在制定這些坐標系的時候就加入了保密參數（3參數或者7參數）對地理坐標加偏（有偏移），俗稱“火星坐標系”。

   因此，我們從測繪院或者國土部門拿到的圖紙或者CAD文件，如果是西安80、北京54坐標系，那么大多都是有偏移的,需要我們進行校準。

   今天，我們將另外一個方法：通過參考點計算出3參數或者7參數；計算出的參數可以保存，針對同一地區矢量數據,我們可以直接使用計算出的參數進行投影轉換或者配準套合。

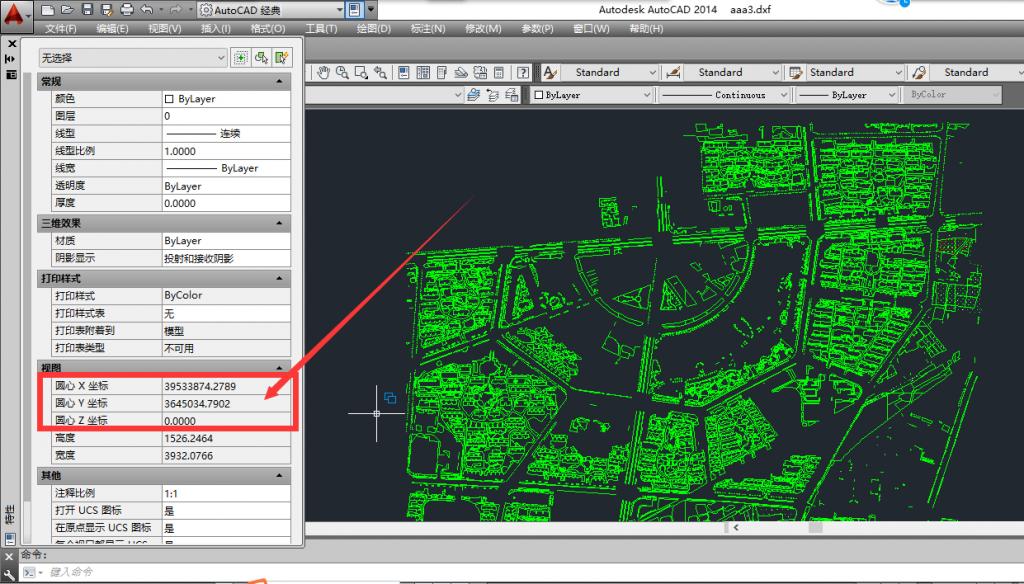

   第一步：在CAD中打開你的圖紙或者設計文件，如下圖：

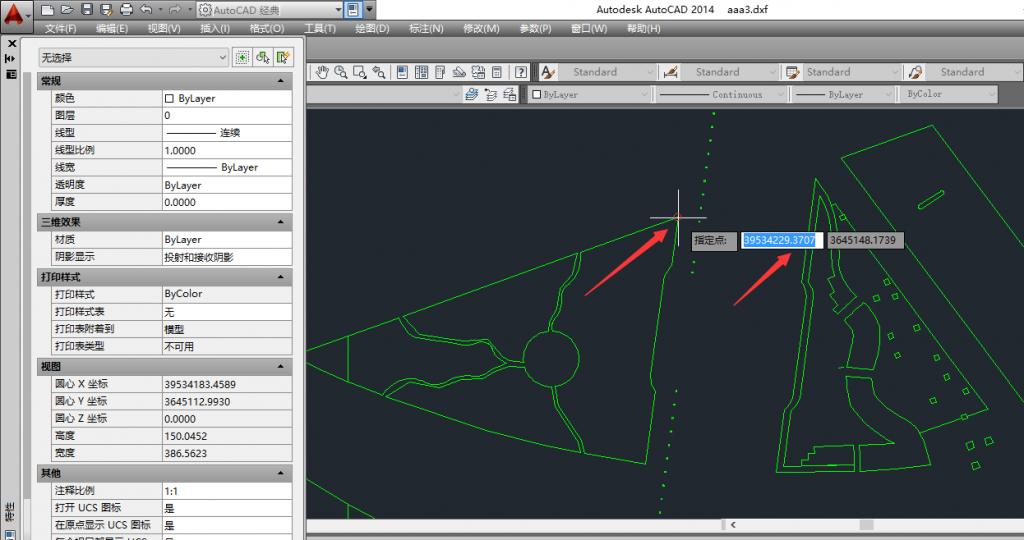

  打開的文件是北京54坐標系的，從上圖紅色部分我們可以看到54的坐標值，我們需要在這個圖上找到參考點來計算參輸，我們放大CAD圖，找到一個參考點，如下圖：

  這個點的北京54坐標對應的坐標值：X=39534229.3707；Y=3645148.1739

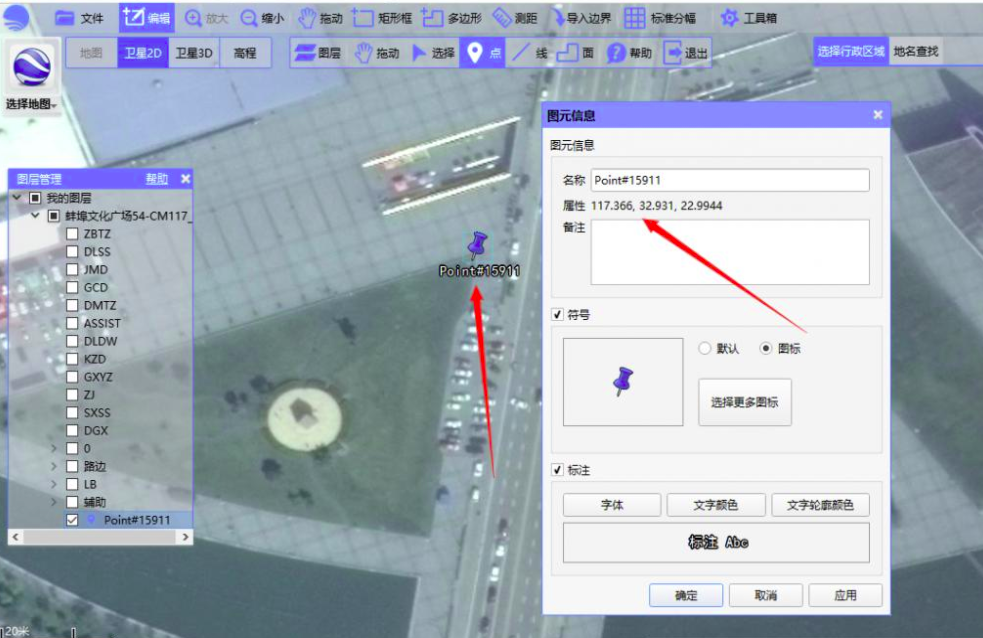

  第二步：在我們地圖上找到對應點的經緯度坐標，如下圖：

  從上圖，我們可以看到對應的經緯度是，經度：117.366；緯度：32.931，第三個數據是高程值

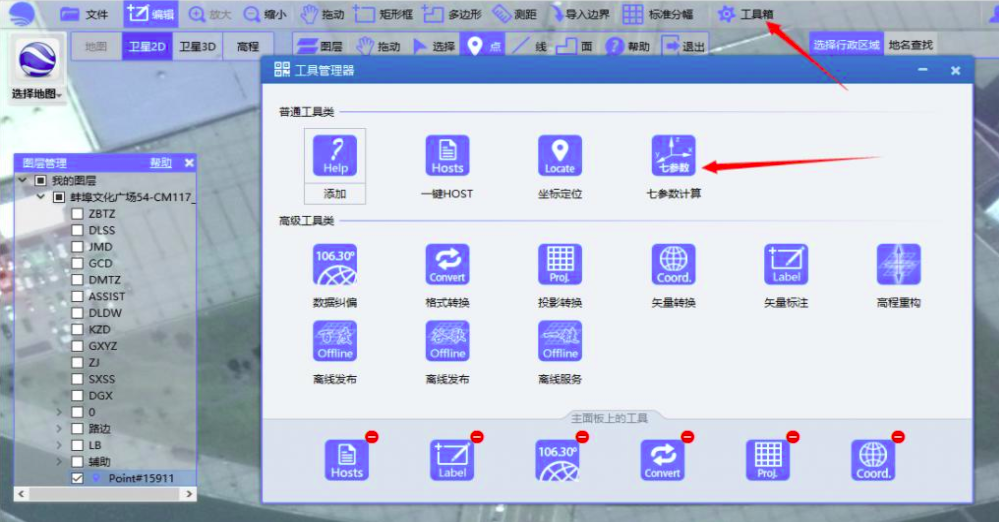

  第三步：打開我們軟件的工具箱里面的【七參數計算工具】，如下圖：

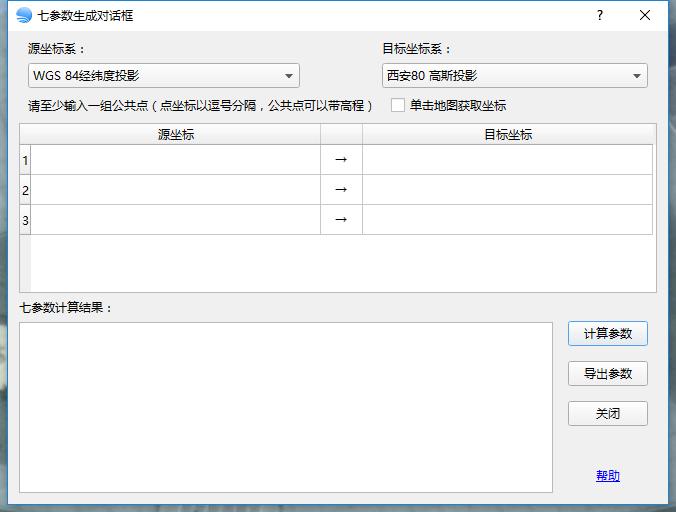

  工具界面如下圖：

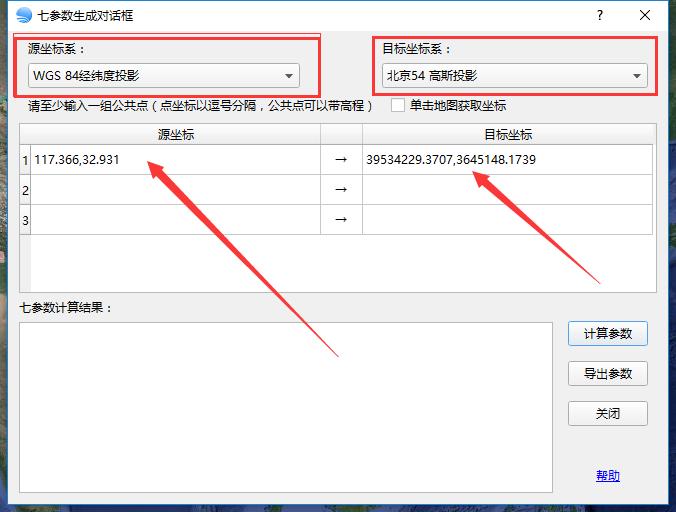

 源坐標系選擇BIGEMAP地圖上的坐標，目標坐標系選擇北京54的坐標（CAD中的坐標），坐標以逗號間隔，如下圖：

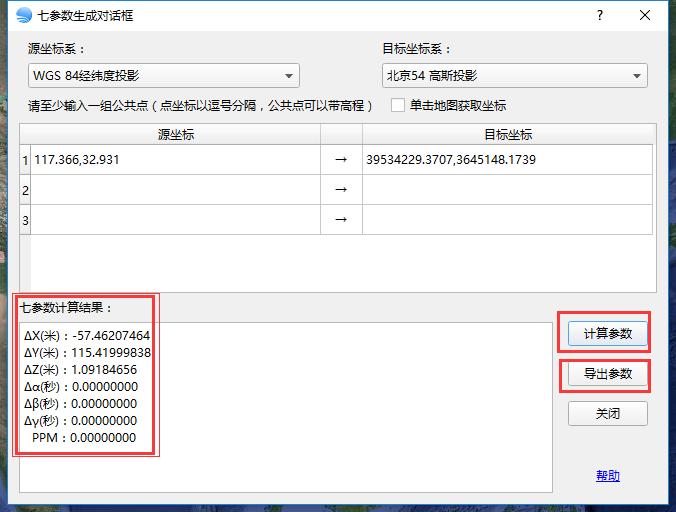

  點擊【計算參數】，得到如下結果：

  從上圖可以看到計算出的結果，這里其實是三參數，因?yàn)槭峭ㄟ^(guò)一個參考點計算出的，2個或者2個以上的點計算出的就是7參數。

  導出參數保存。

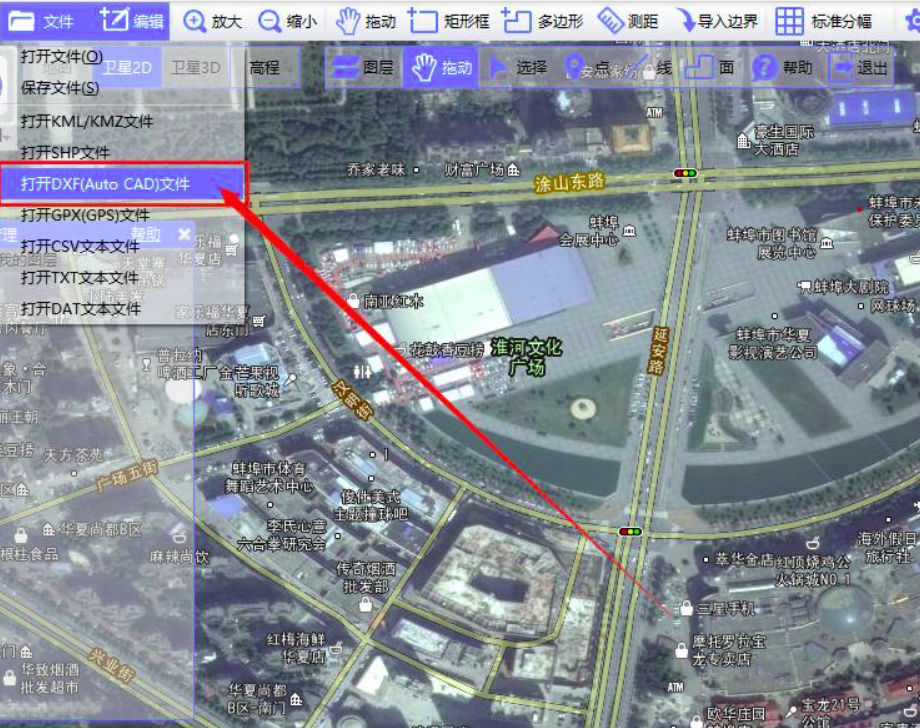

  第四步：通過計算出的參數，導出數據到BIGEMAP軟件，如下圖：

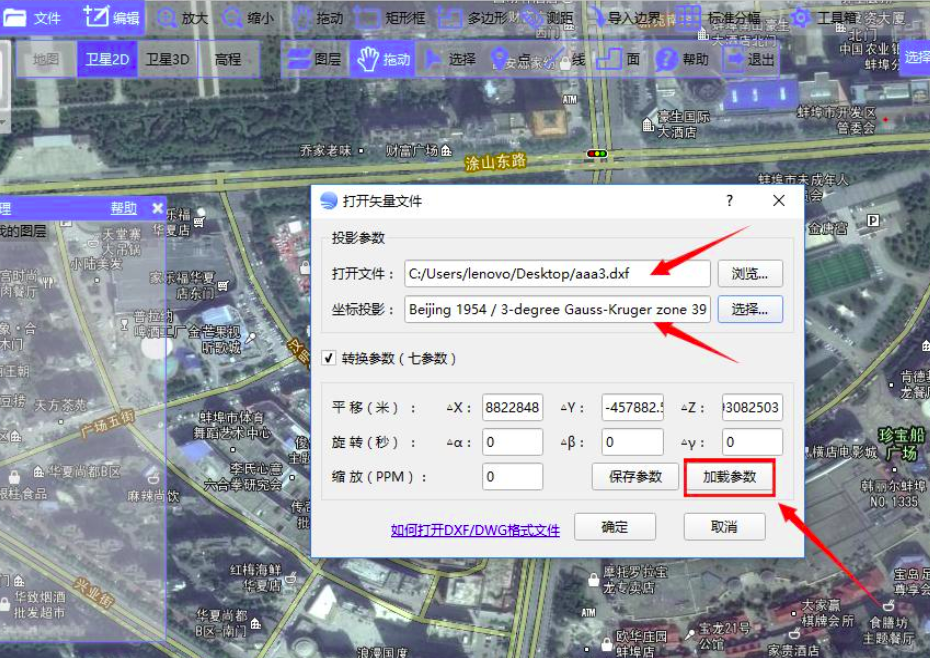

  選擇需要加載的DXF文件，選擇投影，然后勾選【轉換參數】，選擇下面的加載參數（上一步保存的參數文件），如下圖：

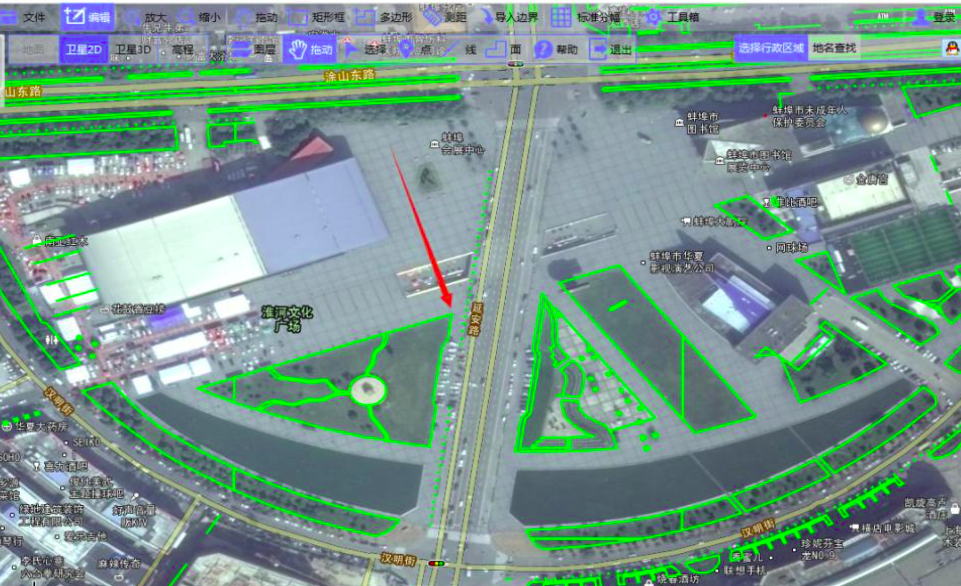

  然后點擊【確定】，打開如下圖：

  從上圖看出，用參數導入的CAD圖完全和地圖吻合在一起的。

  如果要計算7參數，就再選擇一個參考點來計算。
