具體操作步驟如下
Step2：將高程等高線進行投影轉換

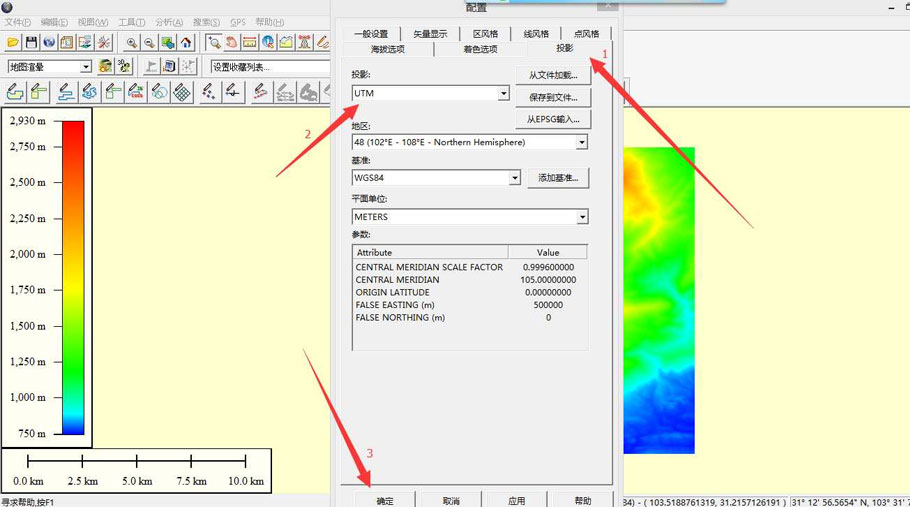

由于是經緯度坐標信息的需要轉成大地坐標系的，方便高程海拔高度顯 示。本案例以轉換成UTM(WGS84)為例子，如右圖。具體步驟請參考【如何進行投影轉換】

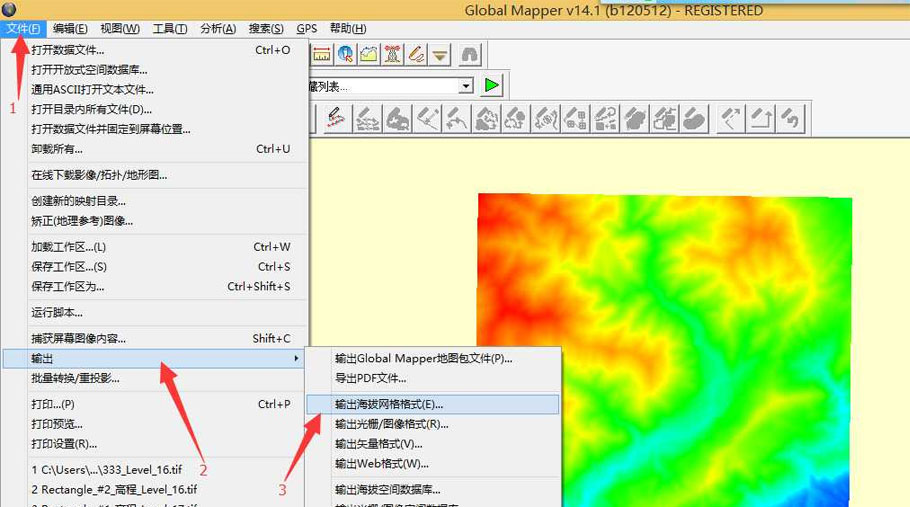

Step3：輸出高程為海拔網格格式
保存為DEM，選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，到此高程的預處理已經完成。
Step4：用同樣的方式處理衛星圖像

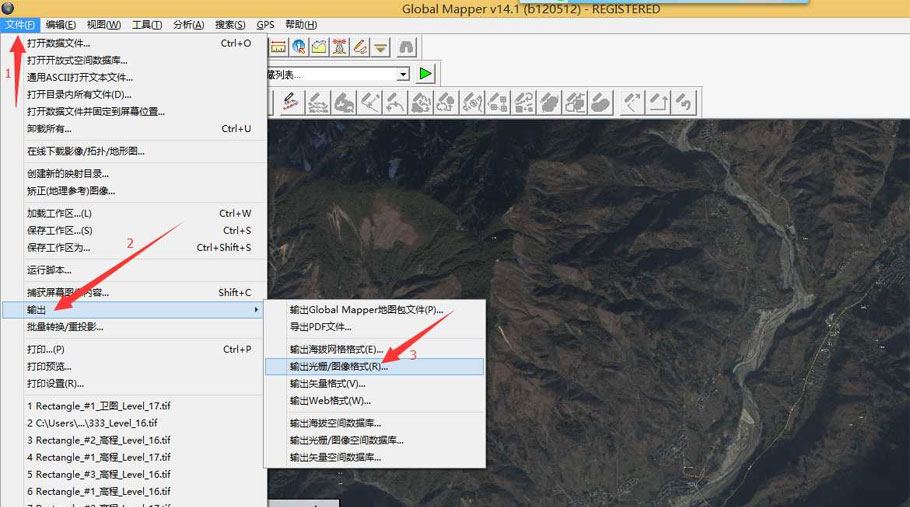

同第2、第3步驟操作，將衛星圖像處理成UTM投影，僅最后輸出模式為【輸出光柵/圖像格式】，如圖
Step5：使用3DMax將DEM數據轉存為OBJ格式

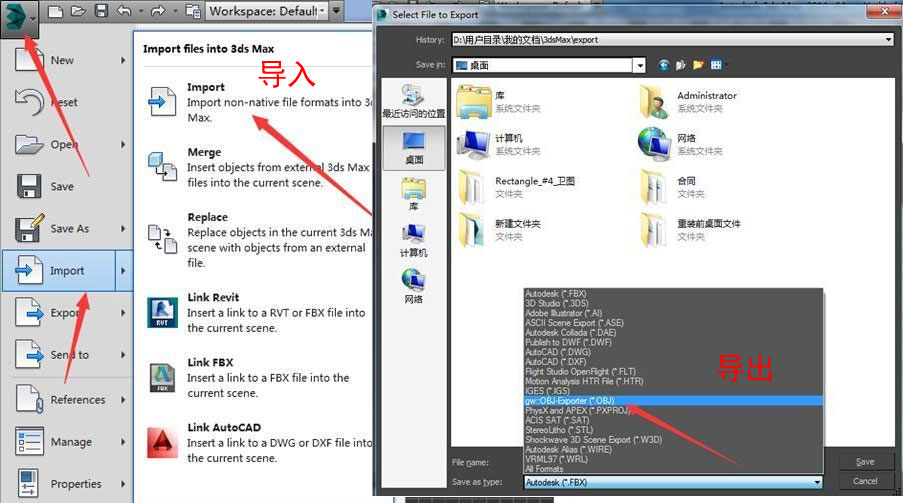

打開3DMax如圖，導入經GlobalMapper處理過的DEM數據，再直接導出為OBJ格式，導出過程的導出選項默認，直至完成。
Step6：打開OBJ文件

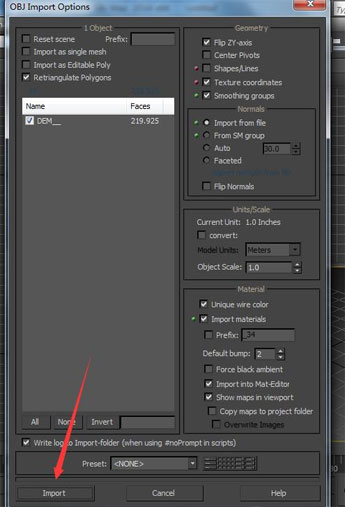

關閉3DMAX中的DEM文件，然后再打開剛才導出的OBJ的文件，如右圖，之后的導入選項默認。
Step7：為3D模型貼上材質

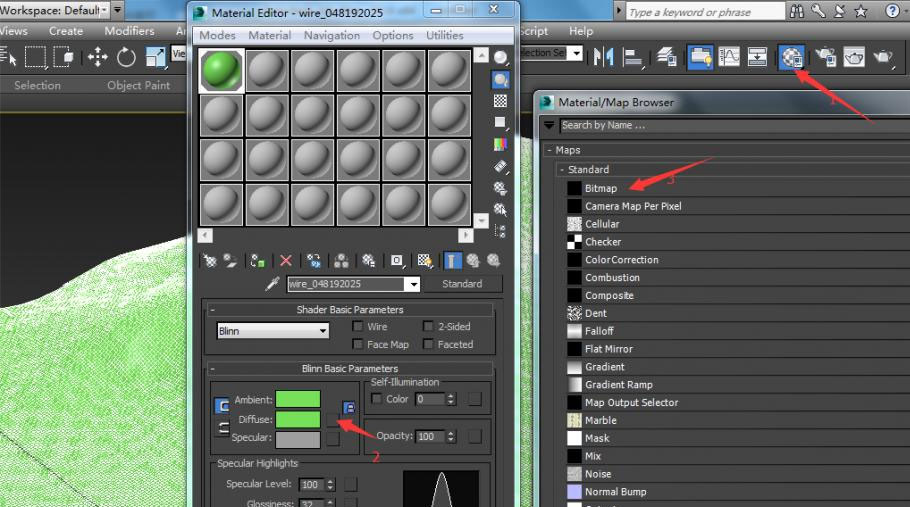

打開之后，就是3D模型，需要為該模型貼上材質，也就是下載高清衛星圖像，如圖并按照圖中紅色箭頭 1->2->3的步驟依次【點擊】
Step8：為3D模型貼上材質

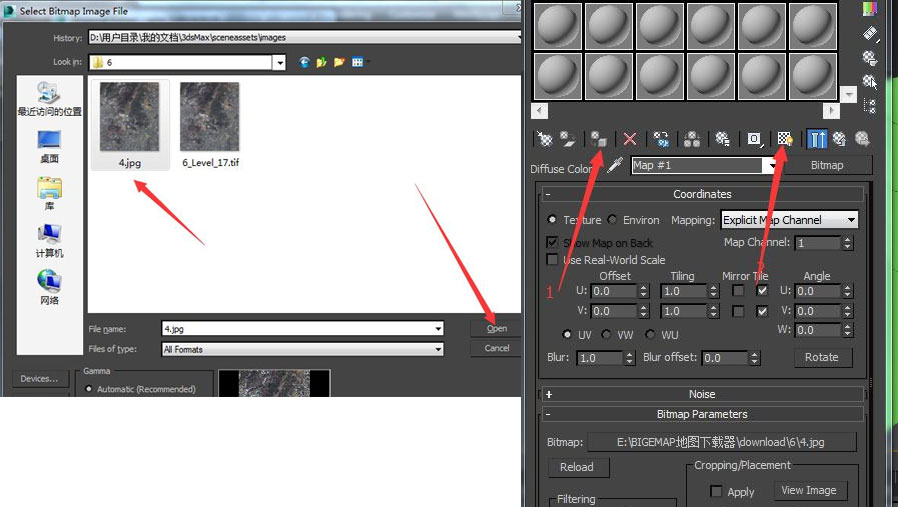

雙擊上一步的【Bitmap】或【位圖】彈出如右圖的窗口，然后依次點擊圖中紅色箭頭所指按鈕
Step7：貼上材質后的效果

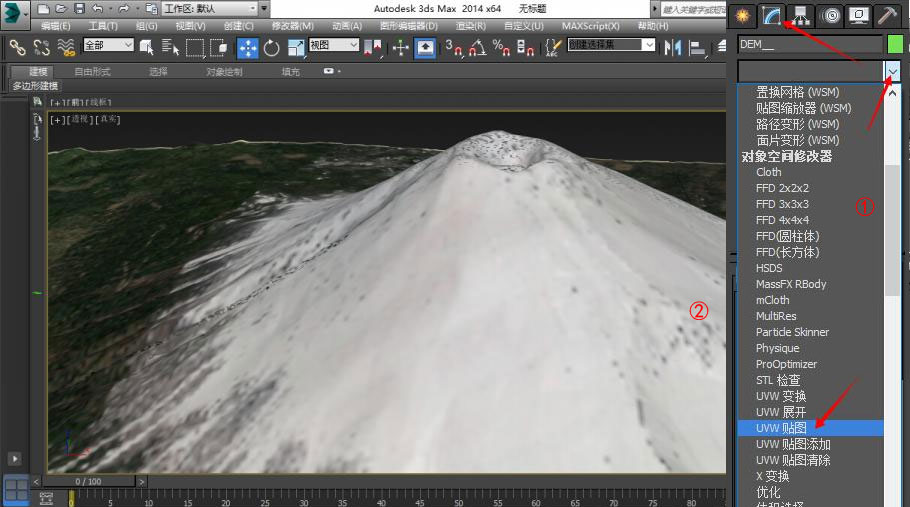

點擊右圖①中的紅色箭頭所指按鈕，選擇uvw貼圖或者uvw map，貼合完成后效果如②所示！
