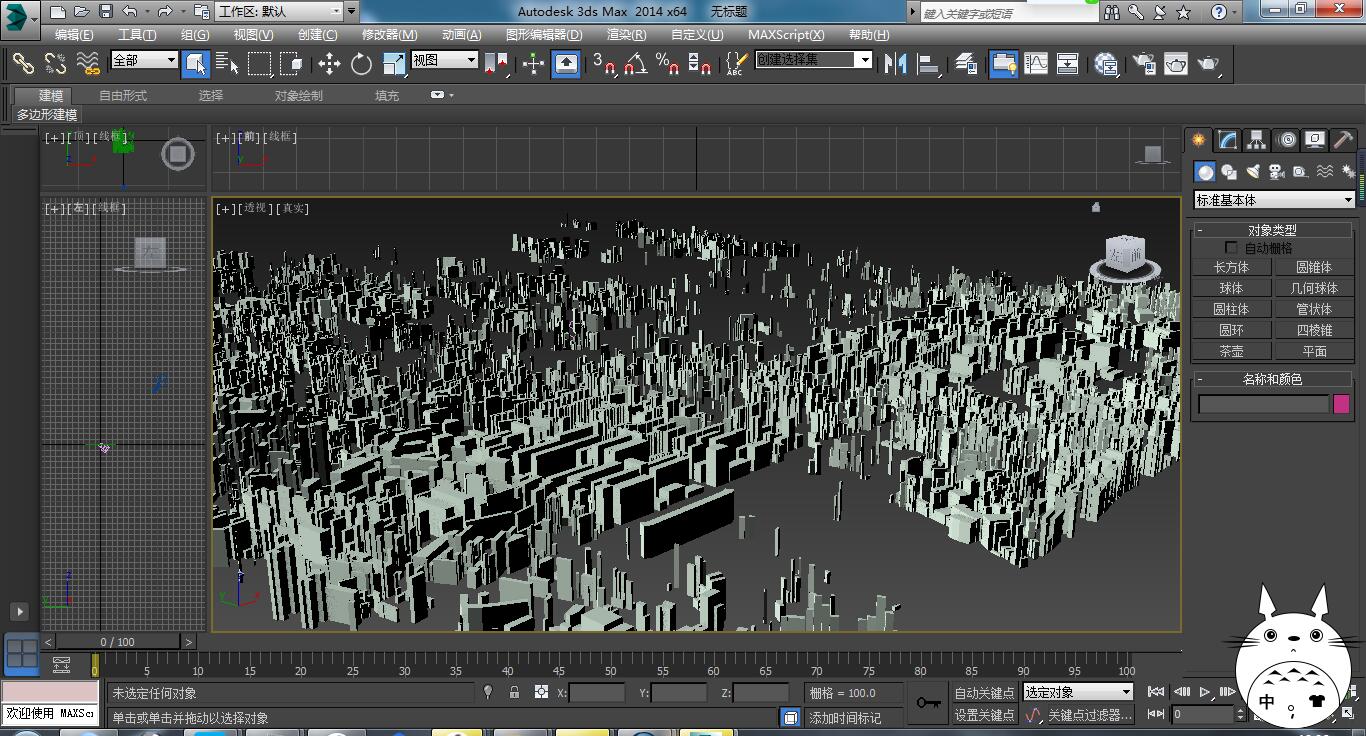

   1、建筑物輪廓三維立體圖生成

工具準備

1、BIGEMAP GIS Office

2、3DMAX軟件

資料準備

導出你需要區域的DEM數據和 衛星影像數據。

 衛星圖像

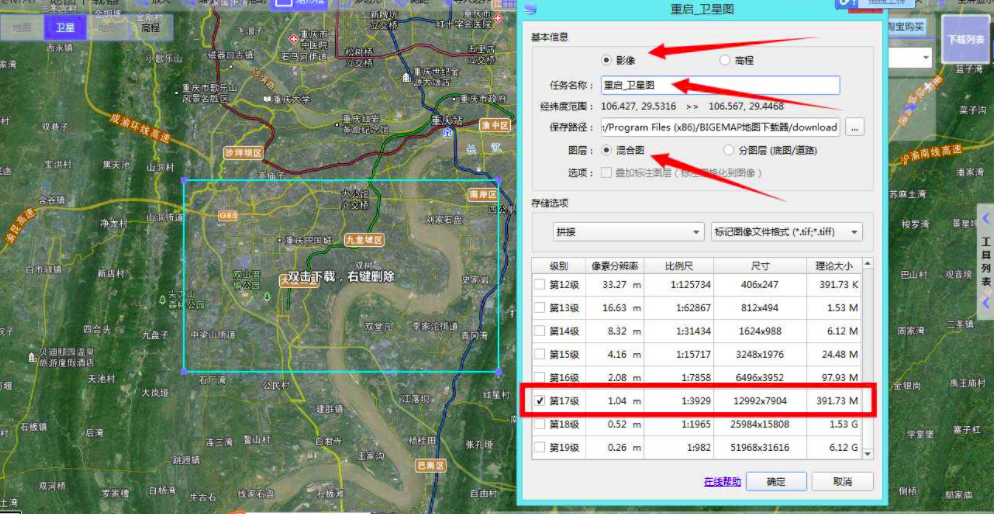

選定一個區域，導出衛星圖像，如下圖：

注意：紅色箭頭的地方

高程數據

同一個矩形區域，再次雙擊，選擇高程，選擇級別，如下圖：

（注：下載的高程和衛星圖像可以選擇不一樣的對應級別，不需要兩個的級別都選擇一樣，建議：高程下載16級或者17級，衛星圖像級別越高，生成的三維越清晰，越詳細。）

下載完成之后,由于是經緯度坐標信息的需要轉成大地坐標系的，方便高程海拔高度顯示。本案例以轉換成UTM(WGS84)為例子。轉換步驟如下圖：

啟動安裝好的Global Mapper軟件

將下載好的高程數據（下載目錄下的后綴為tiff格式）拖入到global mapper中，如下圖所示：

點擊【設置】，如下圖：

選擇【投影】，在投影的下拉列表框中選擇【UTM】，其他默認不變，點擊【確定】，之后保存為DEM，如下圖：

選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，如下圖：

高程的預處理已經完成，同樣的方式將衛星圖像也處理成UTM投影方式，如下圖：

將下載好的衛星圖像（下載目錄下的后綴為tiff格式）拖入到global mapper中，如下圖所示：

      設置完成后開始保存，保存格式選擇【JPG】，如下圖：

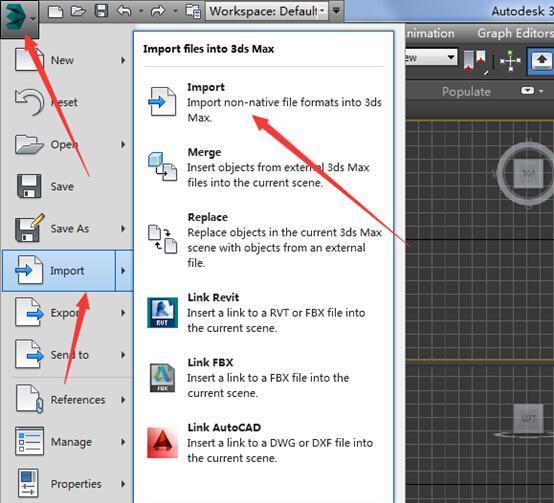

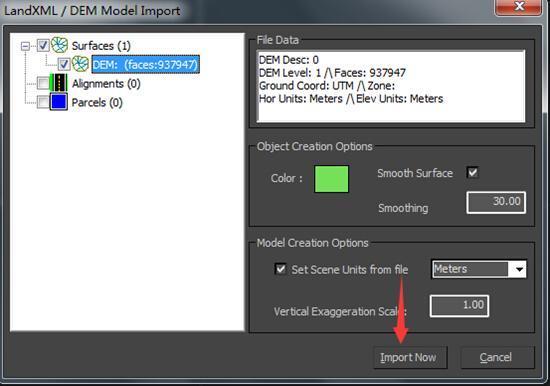

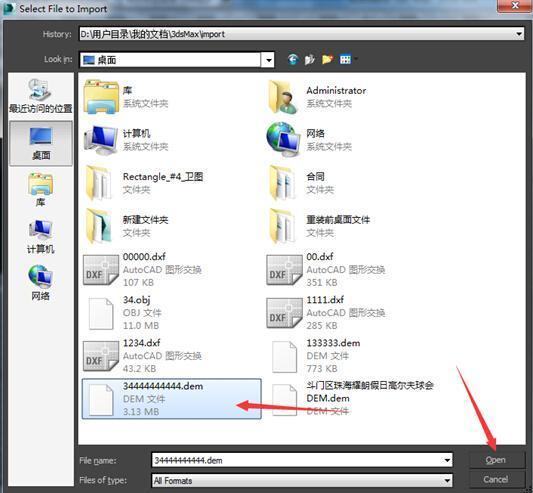

 接下來打開3DMAX軟件,導入經過Global Mapper 處理過后保存的DEM數據，如下圖：

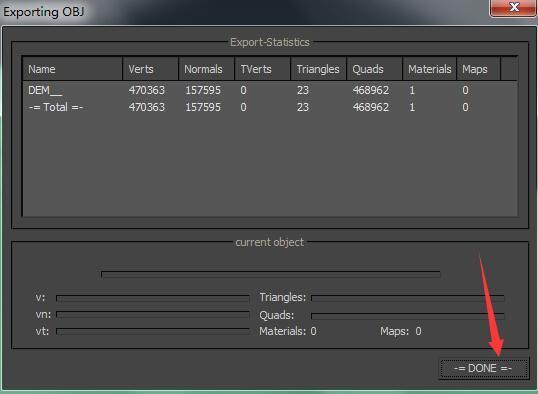

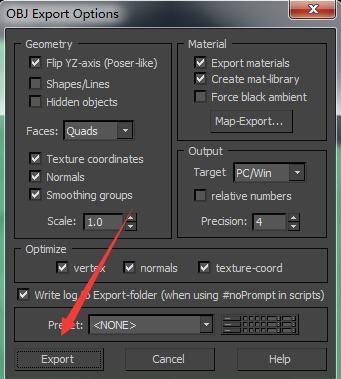

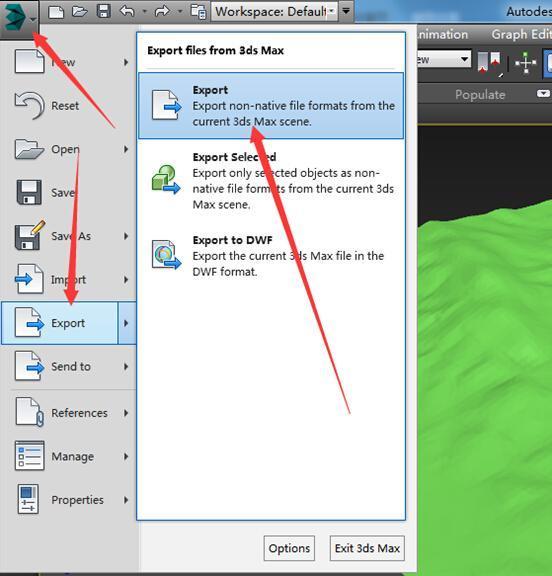

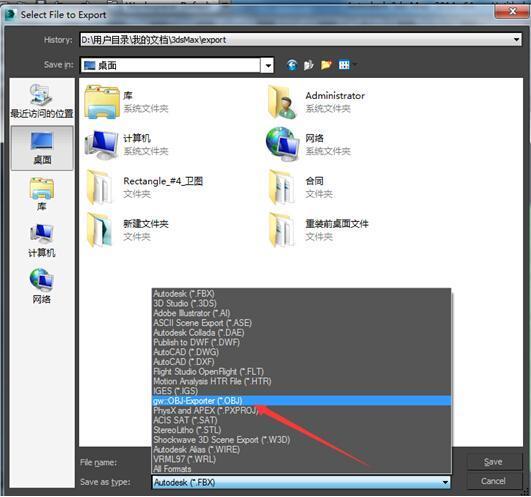

然后，保存DEM為OBJ格式，如下圖：

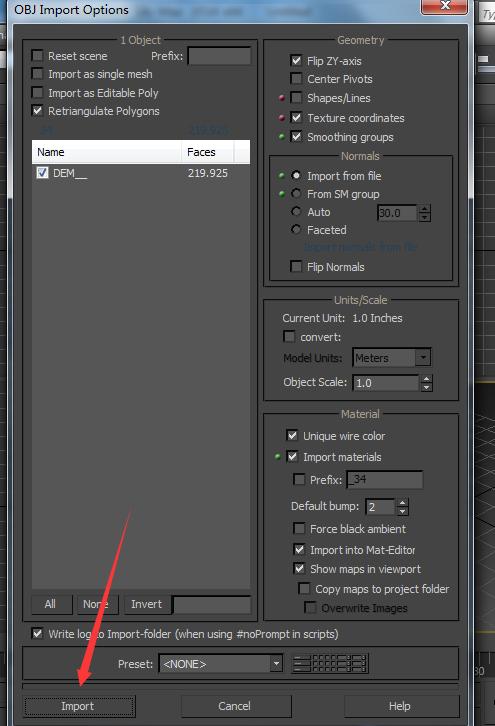

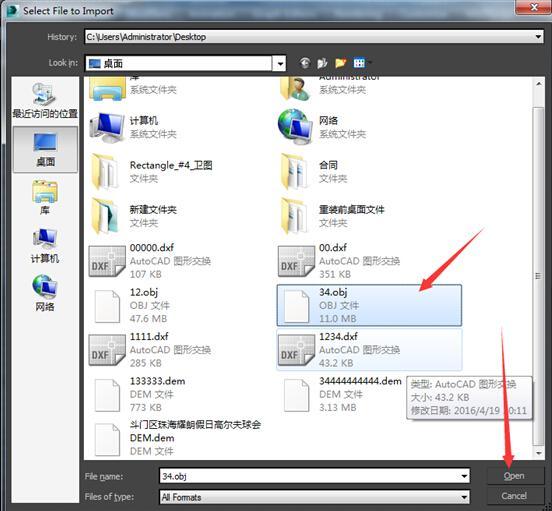

關閉3DMAX中的DEM文件，然后再打開OBJ的文件，如下圖：

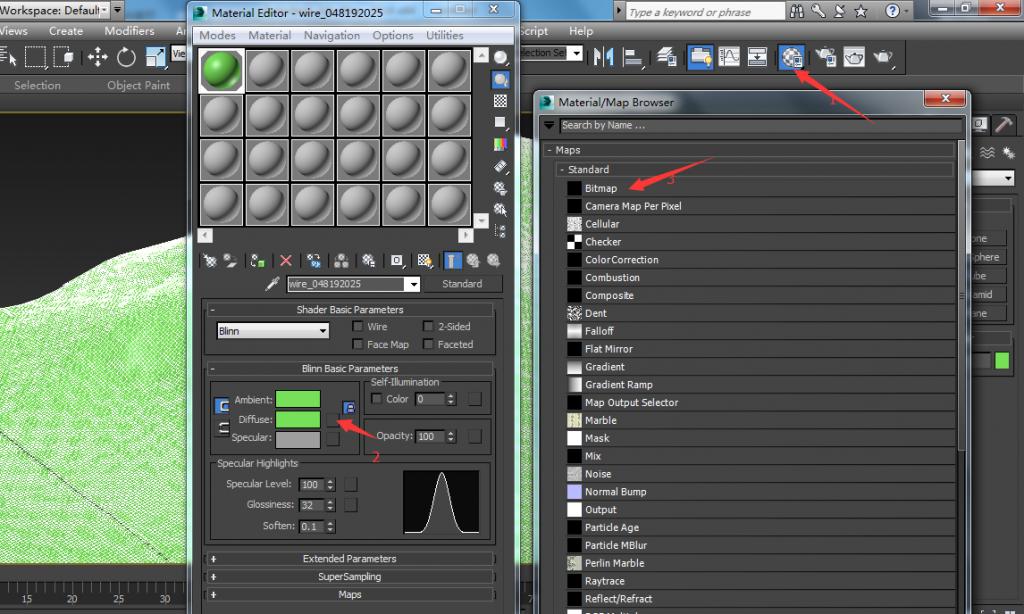

打開之后，就是3D模型，需要為該模型貼上材質，也就是下載高清衛星圖像，如下圖：

上圖中按照紅色箭頭 1->2->3的步驟【點擊】，雙擊第2步的【Bitmap】或【位圖】彈出如下窗口：

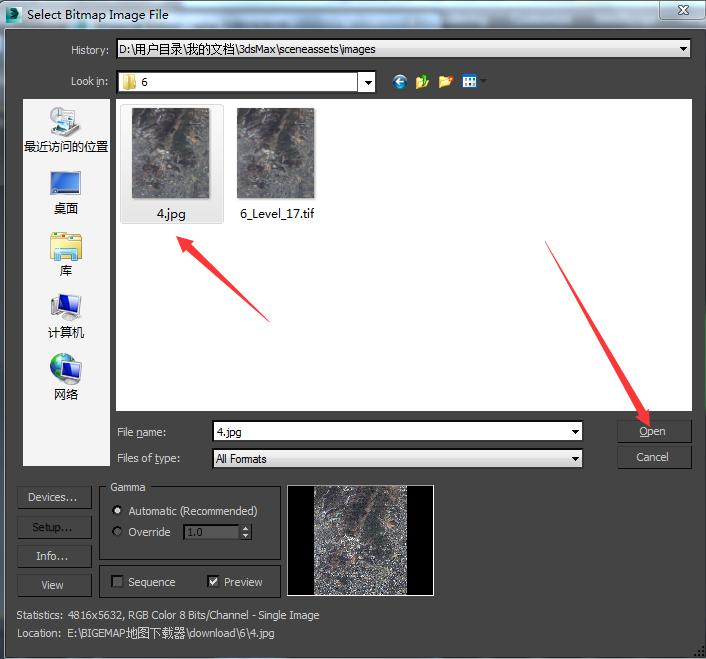

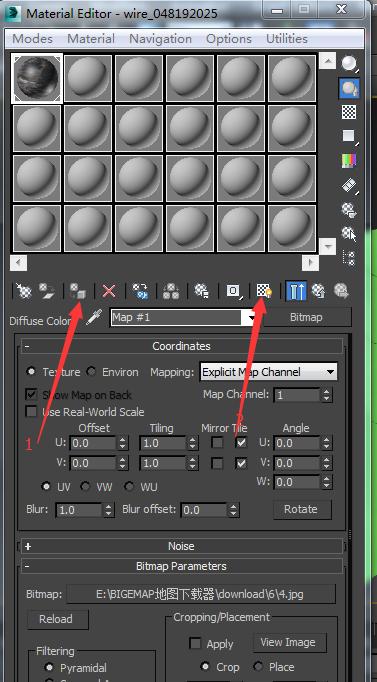

然后依次點擊下圖中紅色箭頭按鈕：

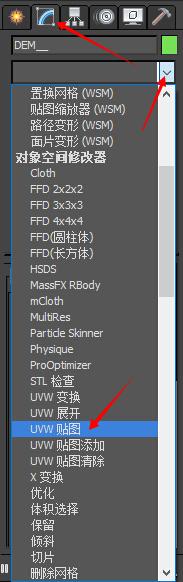

點擊下圖紅色按鈕，選擇uvw貼圖或者uvw map

點完之后，鼠標移動到[透視][真實]按下鼠標拖動，即可貼圖成功。

最后 生成的三維效果如下圖：

如需進行以上測試，可聯系客服人員索要數據（任意地方）

》
